Porta logica NAND - Funzionamento e classificazione

Esso un componente caratterizzato da 2 ingressi ed 1 uscita; di conseguenza può presentare 4 stati possibili.

Una porta logica NAND fornisce un livello logico 0 solo quando entrambi gli ingressi presentano un livello logico 1. In questo caso al valore 1 viene assegnato un valore di tensione alto mentre al valore 0 un valore di tensione basso.

E' importante notare che tale componente presenta in uscita la funzione AND negata, di conseguenza può essere realizzato con una porta AND seguita da una porta NOT

Y = (A * B)

N.b. A * B inteso come prodotto logico.

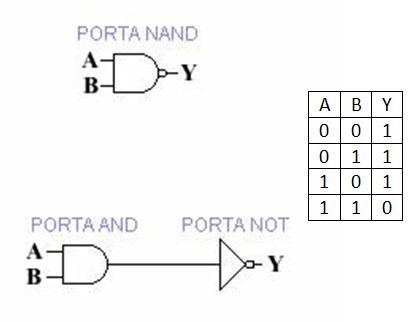

Di seguito è riportato il simbolo grafico del componente, la relativa tavola di verità e la configurazione da utilizzare per realizzare il componente con una porta AND ed una porta NOT

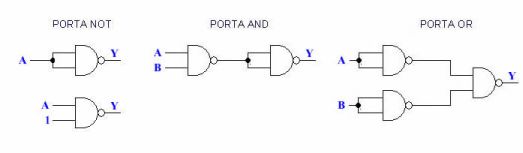

Con questo componente è possibile ottenere anche le funzioni logiche elementari AND, OR e NOT nei seguenti modi:

In commercio la porta NAND contenuta nel integrato 7400 (contiene 4 porte a 2 ingressi)
